全国第五家国家“芯火”双创基地（平台），了解一下？

更新时间：2018-07-18 12:00:00 来源：

杭州国家“芯火”双创基地（平台）

引领芯发展助力芯腾飞

http://www.hicc.org.cn

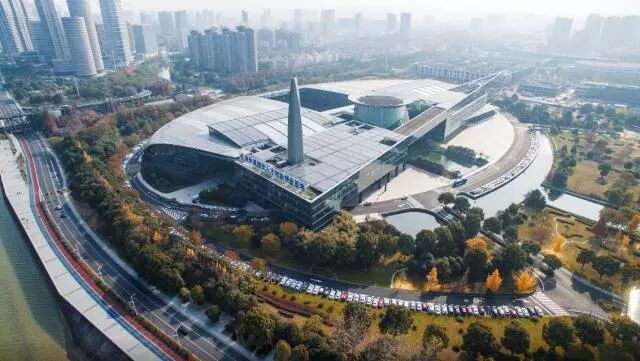

杭州国家“芯火”双创基地（平台）位于滨江海创基地北楼。

滨江海创基地坐落于六和路368号，周边聚集了杭州超过一半的海外高层次创新创业人才和为数众多的上市公司、知名企业，因其异常活跃的投融资活动、高效的创新成果转化成为杭州乃至全国都颇有口碑的创业聚集地。

浙江唯一全国第五

2018年3月，全国第五家国家“芯火”双创基地（平台）落地杭州——国家工信部批复：依托杭州国家集成电路设计产业化基地建设“芯火”双创基地（平台）。

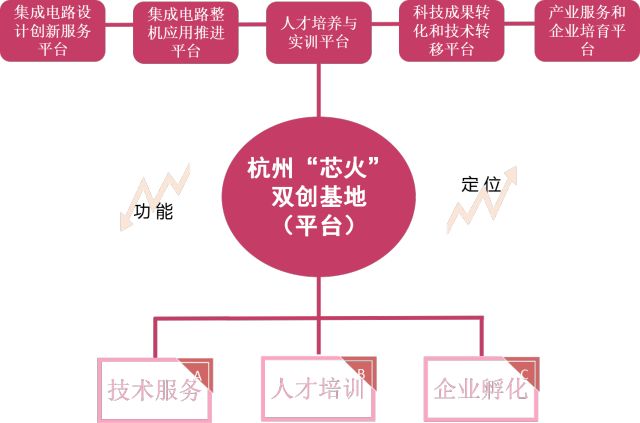

杭州国家“芯火”平台将在原有浙江省集成电路设计公共技术平台的基础上，进一步提升技术服务和产业孵化能力，建成立足杭州、覆盖浙江、辐射周边的集成电路产业创新创业服务平台。

发展历程

向下滑动阅览

2018.3

国家工信部批准建设杭州国家“芯火”双创基地（平台）。

2017.12

与上海、南京、合肥、成都、济南等八个地区集成电路产业基地成立台积电晶圆制造服务联盟。

2017.12

与杭州电子科技大学签订《集成电路与智能硬件协同创新中心产学研用合作意向书》。

2017.12

与浙江大学（国家示范性微电子学院）联合建设集成电路工艺人才培养与实训基地。

2017.8

与中关村芯园（北京）有限公司、联暻半导体（山东）有限公司分别签订战略合作协议，在芯片代工、设计服务、封装测试和培训服务等领域开展合作。

2005.6

浙江省科技厅认定杭州国家集成电路企业孵化器基地有限公司为省级科技企业孵化器，是浙江省内唯一的集成电路设计专业科技企业孵化器。

2004.12

浙江省科技厅批准建设浙江省集成电路设计公共技术平台，是浙江省预先启动的五个重大科技创新平台之一。

2004.8

国家外国专家局正式批准建设国家集成电路师资国际培训中心（杭州），是全国十一个软件与集成电路国际人才培训基地中唯一的集成电路培训基地。

2002.5

杭州国家集成电路设计企业孵化器建设成立。

2001.12

国家科技部正式批准建立国家集成电路设计杭州产业化基地（HICC），杭州成为全国七个基地城市之一。

引领芯发展助力芯腾飞

杭州国家“芯火”平台面向整机应用，支持国产替代，实现“芯机联动”，形成国内领先的、较为完善的“芯片—软件—整机—系统—信息服务”的产业生态体系，着力提升区域内集成电路产业乃至相关整机产业的核心竞争力，引导电子信息产业制造业向价值链高端发展。

技术服务

全方位服务集成电路设计企业

浙江省集成电路设计公共技术平台——联合浙江大学和杭州电子科技大学共同建设，是浙江省重大科技创新平台，浙江省科技厅2004年预先启动建设的五个省公共科技条件平台之一。

平台面向集成电路设计行业关键环节，建设面向产业的软硬件基础环境，服务于集成电路设计企业，同时联合承担国家、省级重大科研任务。

公共EDA子平台

平台建设有较完善的包含Synopsys、Cadence、Mentor和华大九天的数字、模拟、数模混合和射频集成电路设计与验证的EDA环境；

提供独立设计室和开发平台，全天候向企业开放。

IP应用服务子平台

构建本地IP信息库和IP资源库；

IP研发、应用服务的技术支撑环境与扶持体系：提供IP设计、验证、测试和SoC集成服务，并支持企业进行SoC产业化和应用。

验证与测试子平台

提供建模、验证与测试服务

提供晶圆、封装芯片及系统分析验证服务

着力于芯片应用解决方案的技术开发，为芯片产品的应用提供整机解决方案

包括数字、模拟和数模混合集成电路分析验证环境、芯片工程测试环境、芯片应用解决方案子平台

MPW服务

为区域内企业提供优质的MPW一站式服务（流片信息筛选、流片渠道建立、优先班次、库信息、Mask制作、划片等）、并提供专业便捷流程服务，资源方包括一线Foudnry。

目前可提供中芯国际（SMIC）、华润上华（CSMC）、台积电（TSMC）、格罗方德（GlobalFoundries）、联华电子（UMC）、华虹宏力（HHGrace）等多种工艺（包含0.35um、0.25um、0.18um、0.13um以及90nm、65nm、40nm、28nm、16nm、12nm工艺的Logic/Mix- Signa/RF等70多种工艺），对企业进行MPW流片服务及技术支持，为设计公司提供设计接口、设计工艺库、设计规划、设计模型和PDK等技术服务，全方位服务于IC设计企业的MPW流片及相关技术研发。
